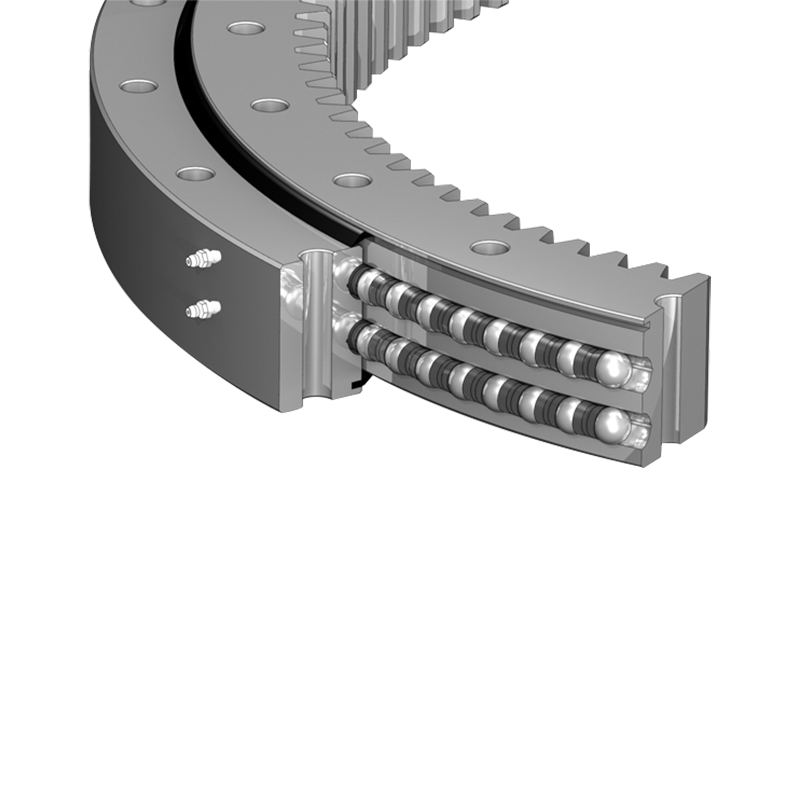

Kettős sorú egyenlő átmérőjű négypontos érintkező golyócsapágy

A kettős sorú, egyenlő átmérőjű négypontos érintkezőgömbös csapágyat a gördülő elemek (golyók) jellemzik, amelyek négy ponton érintkeznek a versenypályákkal, és az azonos átmérőjű gördülő elemek. Ez a kialakítás lehetővé teszi, hogy a csapágy egyidejűleg ellenálljon a többirányú terheléseknek, beleértve a tengelyirányú terheléseket, a radiális terheléseket és a döntési pillanatoknak. Egy ilyen kialakítás biztosítja a nagy merevséget és stabilitást, így alkalmassá teszi a nagy terhelésű alkalmazásokra.

A kettős soros golyó kialakítása növeli az érintkezési pontok számát, elosztja a terhelést és csökkenti az egyes acélgömbök nyomását, ezáltal meghosszabbítva a csapágy szerviz élettartamát. A négypontos érintkezési konfiguráció lehetővé teszi, hogy kiválóan teljesüljön komplex terhelések alatt, különösen az egyidejű többirányú terheléskezelést igénylő alkalmazásokban. Ezenkívül hatékonyan csökkenti a gördülő elem csúszásának előfordulását, javítva a csapágy merevségét és javítva annak stabilitását. A kettős sorú, egyenlő átmérőjű négypontos érintkezőgömbös csapágy a nagy pontosságú és nagy megbízhatóságú gépekre, például építőipari gépekre (például kotrók, daruk), szélerőművek, orvostechnikai eszközök és radar antennákra vonatkozik. A nagy terhelést hordozó kapacitása és pontossága miatt ideális választás ezekhez az igényes alkalmazásokhoz.

Ez a forgócsapágy kompakt kialakítású és egyszerű telepítéssel rendelkezik, jelentősen csökkentve a berendezés teljes súly- és térigényét. Lezárási teljesítménye hatékonyan megakadályozza a por és a szennyező anyagok belépését, biztosítva a hosszú távú működési megbízhatóságot. Ezenkívül a csapágy viszonylag egyszerű karbantartást igényel; Az időszakos kenés és ellenőrzés biztosíthatja hosszú távú stabil működését.

A kettős sorú, egyenlő átmérőjű négypontos érintkezőgömbös csapágy nagy szilárdságú ötvözött acélból készül, amely oltási és edzési folyamatokon megy keresztül, hogy biztosítsa annak mechanikai tulajdonságait és kopásállóságát. A versenypályák és a golyók pontosan megmunkálódnak és talajban vannak, biztosítva az érintkezési felületek simaságát és az illeszkedés szorosságát, tovább javítva a csapágy terhelési képességét és működési simaságát. Professzionális szitáló csapágygyártóként elkötelezettek vagyunk azért, hogy ügyfeleink számára kiváló minőségű, nagy teljesítményű termékeket biztosítsunk. Az árajánlatokért kérjük, vegye fel velünk a kapcsolatot.

Vegye fel velünk a kapcsolatot Jiangsu Manchen Transmission Technology Co., Ltd.

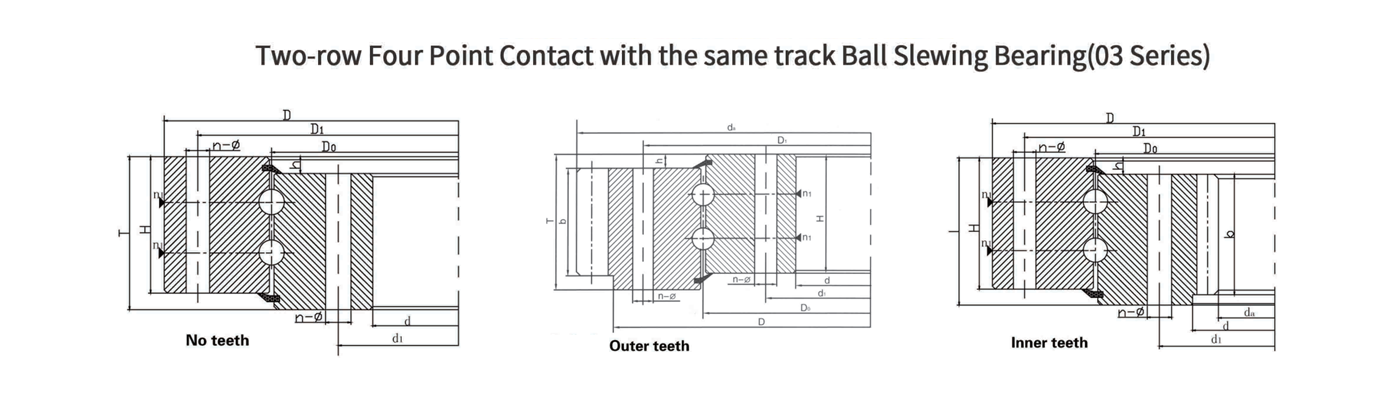

Műszaki tulajdonságok

03 alapvető paraméterek sorozata
Sorszám Alapméret Konfigurációs méret Rögzítési méret Szerkezeti méret Sebességváltó Külső sebességváltó aDatok Belső sebességváltó adatok
Nincs foga Külső fogak Belső fogak D d T D1 D1 Csavarfurat Csavarfurat n N1 H H b m da Z da Z
0. típus 123 típusú típus
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125
